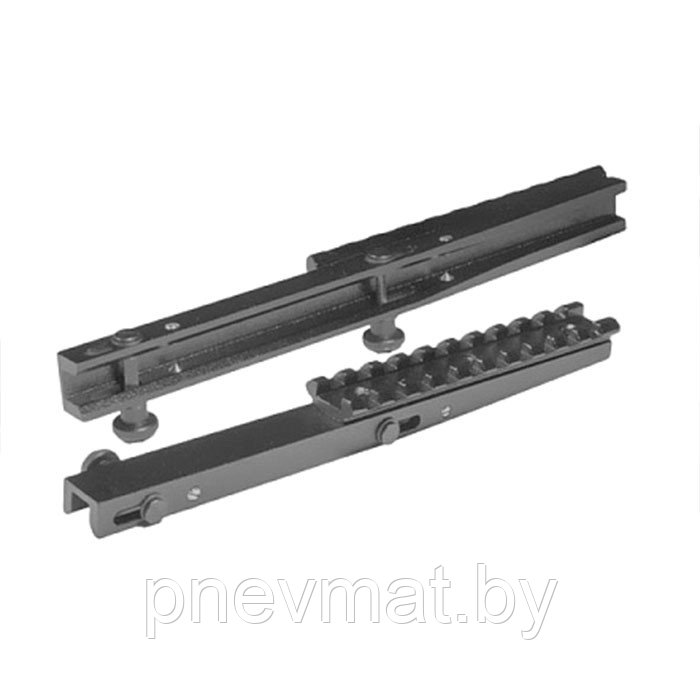

Планка переходная Weaver для ружей с вентилируемой планкой.

Кронштейн для установки прицелов на ИЖ-27, ТОЗ-34, МР-153, МР-155, МР-233, ТОЗ-120, МЦ21-12, ТОЗ-84 и аналогичные модели оружия.

Кронштейн для установки прицелов и ЛЦУ на модели оружия российского производства имеет верхнюю часть - планку Weaver и используется для крепления прицелов на оружие над вентилируемой планкой шириной 7-8 мм.

Используется главным образом для коллиматорных и небольших оптических прицелов, имеющих небольшой вес. Kpoнштeйн мoнoлитный, изгoтoвлeн из пpoчнoгo aлюминиeвoгo cплaвa Д-16T, oблaдaющeгo нeбoльшим вecoм и нe пoддaющимcя кoppoзии. Переходная планка имеет передвижные стопорные штифты. Блaгoдapя мaлoй мacce и фopмe кpoнштeйн нe cбивaeт бaлaнca opyжия и нe мeшaeт пpи пepeмeщeнии в лecy. He тpeбyeт дeмoнтaжa пpи пepeвoзкe opyжия.

 Вентилируемая планка предназначена для отвода тепла, но и при этом является прицельной планкой ружья ИЖ-27,ТОЗ-34 и аналогов. Сама вентилируемая планка не является посадочным местом, но для этого существует данный кронштейн, который создает посадочное место стандарта Weaver. П-образный кронштейн устанавливается поверх вентилируемой планки, поперечные штифты зажимают планку по бокам, а поперечные штифты, проходящие через отверстия в вентилируемой планке, являются стопорами всей конструкции. Стопоры имеют вид пластин, которые могут менять свое положение как по горизонтали, так и по вертикали, поэтому данная переходная планка устанавливается на разные вентилируемые планки. Так как вентилируемая планка ближе к ствольной коробке сходит "на ноль", крепление имеет уменьшение высоты П-образной формы.

Технические характеристики:

• Длина - 187 мм

• Длина базы Weaver - 107 мм

• Ширина базы Weaver - 21 мм

• Максимальная ширина вентилируемой планки - до 10 мм

• Расстояние между зажимными винтами - 83...97 мм

• Размеры поперечного сечения зажимных винтов - 2х4 мм

• Вес - 75 грамм

• Материал - алюминиевый сплав.
