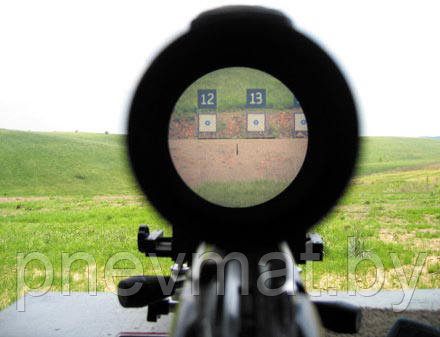

Все о прицельной сетке Mil-Dot.

Все о прицельной сетке Mil-Dot.

Все о прицельной сетке Mil-Dot.
Угловая минута MOA. Цена одного клика прицела Mil-Dot. Выбор оптического прицела Особенности оптического прицела: изображение цели и прицельной сетки находится на одном расстоянии от глаза, что позволяет чётко их видеть и снижает утомляемость глаза;

11.02.15

“Угловая минута MOA. Цена одного клика прицела Mil-Dot. Выбор оптического прицела”

Угловая минута MOA. Цена одного клика прицела Mil-Dot. Выбор оптического прицела
Особенности оптического прицела:

  • изображение цели и прицельной сетки находится на одном расстоянии от глаза, что позволяет чётко их видеть и снижает утомляемость глаза;
  • оптический прицел увеличивает размеры цели, что позволяет производить точное наведение оружия на удалённые и/или малоразмерные цели;
  • оптический прицел собирает бо́льшее количество света, чем глаз, что позволяет чётко видеть предметы при низкой освещённости. Некоторые прицелы дополнительно оснащены устройством подсветки прицельной сетки, что позволяет видеть её чётко на фоне тёмной цели;
  • используя прицельную сетку, можно определить угловые размеры цели, что позволяет рассчитать расстояние до неё;
  • оптический прицел, как правило, позволяет настроить его под стрелка с дефектами зрения (близорукостью или дальнозоркостью), что позволяет стрелять без очков;
  • оптический прицел уменьшает поле зрения, что может мешать поиску цели и прицеливанию по движущейся цели;
  • при стрельбе с использованием оптического прицела стрелок часто закрывает один глаз, сосредотачиваясь на виде цели в прицел. Это создаёт опасность для стрелка, потому что с закрытым глазом он не сумеет заметить противника, если тот появится сбоку (скажем, при выполнении противником патрульного обхода местности), вне поля зрения оптического прицела. Поэтому опытные стрелки уделяют много времени маскировке своей позиции и ведут прицеливание, держа открытыми оба глаза;
  • на малых расстояниях (менее 20-30 м) прицел создаёт размытое изображение и появляется параллакс (при движении глаза относительно прицела, прицельная сетка движется относительно изображения цели), что снижает точность прицеливания. Некоторые прицелы позволяют отрегулировать их для стрельбы на малых расстояниях;
  • при стрельбе глаз должен находиться на определённом расстоянии от прицела (как правило, это расстояние находится в пределах 5-10 см), в противном случае возникают искажения, уменьшается поле зрения и возникает угроза травмирования глаза из-за отдачи оружия. Если прицел оснащён резиновым наглазником, то глаз необходимо размещать вплотную к нему.



















MOA (Minute Оf Angle – угловая минута)





На Западе в баллистике широко применяют эту угловую величину для оценки кучности попаданий, поправок при стрельбе и т.д. У нас, кстати, вместо этого применяют другую, линейную величину – тысячную дистанции.

Окружность – это 360 градусов;
1 градус – это 60 угловых минут;
В окружности – 21 600 угловых минут.
В окружности – 2*3,14 радиан

Как Вы видите, дистанция и диаметр окружности попаданий образуют треугольник, решая который, мы вычислим угол .

 = 2 tan-1((C/2)/d), где d – дистанция в дюймах, C – диаметр окружности в дюймах

На Западе описывают группы попаданий на мишени в MOA, потому что эта угловая ширина почти точно равна одному дюйму на 100 ярдах, затем расширяется и становится двумя дюймами на 200 ярдах, тремя дюймами на 300 ярдах и так далее до 10 дюймов на 1000 ярдах.

Когда Вы говорите, что Ваша винтовка укладывает пули в круг диаметром 1 дюйм на дистанции 100 ярдов, Вы можете также сказать, что кучность Вашей винтовки – около 1 MOA (угловая минута) и это будет более точной характеристикой, потому что автоматически означает, что винтовка дает группу попаданий в круг диаметром 2 дюйма на 200 ярдах, 4 дюйма на 400 и так далее.

А что если Ваша винтовка бьет двухдюймовую группу на 100 ярдах? Просто, коэффициенты те же. Только Вы начинаете считать с более широкой группы попаданий. Эта “двухдюймовая” винтовка должна, следовательно, давать четырехдюймовую группу на 200 ярдах (вдвое шире, поняли?), затем 10-дюймовую группу на 500 ярдах, так как дистанция больше в 5 раз и ширина группы так же больше в 5 раз, чем 2 дюйма на 100 ярдах.

Выражая группы попаданий и снижение траектории в MOA, Вы сможете понять, как Ваша винтовка будет вести себя на любой дистанции. А поняв, очень точно вводить поправки в прицел.

В импортных прицелах регулировки отсчитываются в MOA.
Например:
Допустим, в Вашем прицеле один клик = 1/4 MOA. Вы стреляете на 300 ярдов и пуля попадает на 15 дюймов ниже.
Вычисляем поправку: 15 (дюймов)/3 (сотни ярдов) =5 MOA или 20 кликов на Вашем прицеле.

Подробней о “цене” клика прицела – ниже.

Дистанция 100 метров 200 метров 300 метров 400 метров 500 метров
1 MOA равна, в см 2,9089 5,817 8,726 11,635 14,544



















Как перевести MOA в тысячные дистанции





Как мы выяснили выше, угол в 1 MOA на 100 метрах дистанции дает диаметр окружности 2,9089 см. А 1 тысячная дистанции на 100 метрах – это 10 см. Соответственно 1 т.д. больше 1 MOA в 10/2,9089 = 3,4377 раза. Это – линейное сооотношение.

Угловое соотношение. Если окружность попаданий равна 10 см, то угол будет равен:

= 2  * tan-1((10/2)/(100*100)) = 2 * 0,0005 = 0,001 радиан или 1 миллирадиан

1 миллирадиан = 360*60/(2*3,14*1000) = 3,4377 MOA. Именно эта единица измерения (миллирадиан) применяется в оптических прицелах с сеткой Mil Dot.

Вывод:
1 миллирадиан = 1 тысячная дистанции = 3,4377 MOA,
соответственно: 1  MOA = 0,2909 тысячная дистанции =  0,2909 миллирадиана

Цена одного щелчка (клика) прицела Mil-Dot

Что такое “цена клика прицела”? Это, проще говоря, как и у любого точного прибора (а прицел таковым является), цена деления шкалы, нанесенной на барабанчик вертикальной и горизонтальной поправок. Еще точнее, это значение угла, на который отклоняется прицел при переводе барабанчика на один щелчок или “клик”. Величина этого угла выражается либо в MOA, либо в тысячных дистанции, либо в МИЛах.

Как же выяснить цену клика прицела?
1. Необходимо исследовать инструкцию, прилагаемую к прицелу, а также сам прицел на предмет явных указаний на цену клика. Довольно часто такие указания есть, хотя зачастую цена клика указывыается в величинах довольно экзотических для нашей страны, как например “1/4 дюйма на дистанции 100 ярдов” (характерно для прицелов для рынка США). Но бывает еще загадочней, когда написано, например, “1 click=1/4″/100yds”. Проблема в том, что условное обозначение дюйма и угловой минуты очень похожи  – ” и ‘. То есть понятно, что цена клика – одна четвертая на дистанции 100 ярдов, но одна четвертая чего (минуты или дюйма?) – легко ошибиться. А сколько это будет в MOA? А в сантиметрах на 100 метровой дистанции? Легко запутаться… (Ответы: 0,2387 MOA и 0,7 сантиметра легко могут быть получены с помощью калькулятора). В любом случае, указана цена клика или не указана, верить ей нельзя, пока ее значение не подтвердит практика.

Практика
2. Распечатываем на листе формата A2 мишень для проверки прицелов.

3. Проверяем пристрелку винтовки на центральном круге этой мишени.











4. Допустим, предполагаемая (или заявленная производителем) цена клика 0,25 MOA.
На барабанчике вертикальных поправок делаем 32 щелчка (32х0,25= 8 MOA) в том направлении, куда указывает стрелка с надписью ВВЕРХ или символ “В” (или UP для импортных прицелов. Или просто один символ U). Ствол относительно прицела сдвинется вверх.

Целимся в нижний правый кружок.

Если цена клика близка к заявленной производителем, попадания должны лечь в верхнем правом кружке.

Замеряем расстояние от точки прицеливания до точки попадания по вертикали в клетках. Мишень расчерчена сеткой с длиной стороны, соответствующей 1 MOA на дистанции 100 метров. Это расстояние, в клетках (то есть в MOA!) делим на количество кликов. Получаем цену вертикального клика в MOA.

5. Затем, не возвращая вертикальную поправку на 0, щелкаем барабанчик горизонтальных поправок на 32 клика, в  направлении обратном тому, куда указывает стрелка с надписью ВПРАВО или символ “П” (или RIGHT для импортных прицелов. Иногда просто один символ R). Ствол относительно прицела сдвинется влево.

Целимся в тот же нижний правый кружок.
Если цена клика близка к заявленной производителем, попадания должны лечь в верхнем левом кружке.

Замеряем расстояние по-горизонтали от точки прицеливания до точки попадания в клетках. Это расстояние, в клетках (то есть в MOA!) делим на количество кликов. Получаем цену горизонтального клика в MOA.

6. Возвращаем барабанчик вертикальных поправок на 0. Стреляем, целясь во все тот же нижний правый кружок. Попадания должны лечь в нижний левый кружок. Данный пункт контролирует способность механизма прицела вернуть точку прицеливания точно на то же место по-вертикали. Назовем это свойство “повторяемость прицела”.































7.Ну, и наконец, возвращаем барабанчик горизонтальных поправок на 0. Стреляем, целясь во все тот же нижний правый кружок. Попадания должны лечь именно туда, куда мы целимся. Данный пункт контролирует способность механизма прицела вернуть точку прицеливания точно на то же место по-горизонтали.

“Сетка определения расстояний Mil-Dot (теория и метод определения)”

Этот тип сетки пришел к нам из снайперского оружия и стал необыкновенно популярным, ведь удобства его очевидны: зная размеры объекта можно быстро определить расстояние до него, кроме того, можно вносить поправки как по вертикали, так и по горизонтали, не крутя барабанчики поправок прицела…

Сетка Mil-Dot

Название Mil-Dot происходит от Milliradian Dot (миллирадианная точка). Отсюда и название единицы измерения – Мил, Милы, сокращенное от “миллирадиан”.

1 миллирадиан = 1 тысячная дистанции = 3,4377 MOA

Определение дистанции с помощью сетки Mil-Dot



Использование

1. Оцените размер объекта, по которой Вы будете определять дистанцию.
2. Измерьте объект в милах с помощью сетки MilDot.
3. По формуле вычислите дистанцию в метрах до объекта
Формула

Ширина или высота объекта (в метрах) x 1004
———————————————- = Дистанция (в метрах)
Ширина или высота объекта (в милах)

или

Ширина или высота объекта (в сантиметрах) x 10
————————————————- = Дистанция (в метрах)
Ширина или высота объекта (в милах)

Например:

40 см x 10 / 2 мила = 200 метров

Определение дистанции с помощью сетки Mil-Dot  по фигуре человека

Если Ваш товарищ на стрельбище пошел устанавливать мишень, то можно определить дистанцию, на которой устанавливать мишень, по его фигуре. Приведенный рисунок дан для роста 180 см.

Введение вертикальных поправок с помощью сетки Mil Dot

Пересчитаем значения сетки Mil-Dot в MOA, то есть переведем миллирадианы в угловые минуты.
Пользуемся формулой 1 миллирадиан = 3,4377 MOA.
Получится вот такая картинка:

























Дистанция, метров 0 50 100 150 200 250 300 350 400 450 500
Оружие пристреляно на 100 м —- 0,3 0,7 1,8 3,1 4,6 6,2 8,1 10,2 12,6
Оружие пристреляно на 200 м —- -1,5 -1,8 -1,1 1,3 2,8 4,4 6,3 8,4 10,8
Оружие пристреляно на 300 м —- -4,3 -4,6 -3,8 -2,8 -1,5 1,7 3,5 5,6 8,0

Пересчитываем это все применительно к сетке Mil-Dot и получаем, например для оружия, пристрелянного на 100 метров такую картинку:

















А для оружия, пристрелянного на 200 метров, такую картинку:

















ПРИМЕР №2

Видим тетерева:



















Определение дистанции

Высота его туловища обычно 25 см. Измеряем тетерева. Его угловой размер 1 Мил.
Вычисляем дистанцию: (25 см x 10)/ 1 Мил = 250 метров.
Определяем вертикальную поправку
Имеем боеприпас калибра .223Rem Тульского завода.
Относительное снижение траектории, см

Дистанция, метров 0 50 100 150 200 250 300 350 400 450 500
Оружие пристреляно на 100 м -4,0 -0,2 -3,8 -12,7 -27,8 -50,5 -82,7 -127,0 -186,4 -264

Для дистанции 250 снижение траектории -27,8 см.

Поправка в Милах: (27,8см x 10)/250 метров = 1,112 Мила

Высчитываем точку прицеливания

















То есть, с небольшой погрешностью можно прицеливаться по точке 1,125 Мила

Вот таким образом

То же самое, общий вид

















Таблица определения дистанции с помощью сетки MilDot

Использование

1. Оцените размер объекта, по которой Вы будете определять дистанцию.
Найдите соответствующий столбец в таблице.

2. Измерьте объект в милах с помощью сетки Mil-Dot.
Найдите соответствующую строку в таблице.

3. Двигаясь по строке до пересечения с выбранным ранее столбцом, найдите число,
дающее дистанцию в метрах до объекта.




  САНТИМЕТРЫ
15 20 25 30 35 40 45 50 60 70 80 90 100 120 140 160 180
3/4 200 267 333 400 467 533 600 667 800 933 1067 1200 1333 1600 1867 2133 2400
1 150 200 250 300 350 400 450 500 600 700 800 900 1004 1200 1400 1600 1800
1-1/4 120 160 200 240 280 320 360 400 480 560 640 720 800 960 1120 1280 1440
1-1/2 100 133 167 200 233 267 300 333 400 467 533 600 867 800 933 1067 1200
1-3/4 86 114 143 171 200 229 257 286 343 400 457 514 571 686 800 914 1025
2 75 100 125 150 175 200 225 250 З00 350 400 450 500 600 700 800 900
2-1/4 66 89 111 133 156 178 200 222 267 311 356 400 444 533 622 711 800
2-1/2 60 80 100 120 140 160 180 200 240 260 320 360 400 480 560 640 720
2-3/4 54 73 91 109 127 145 164 182 218 255 291 327 364 436 509 582 655
3 50 67 83 100 117 133 150 167 200 233 267 300 333 400 467 533 600
3-1/4 46 61 77 92 106 123 138 154 185 215 246 277 308 369 431 492 554
3-1/2 42 57 71 86 100 114 129 143 171 200 229 257 286 343 400 457 514
3-3/4 40 53 67 80 93 107 120 133 160 187 213 240 267 320 373 427 480
4 37 50 63 75 88 100 113 125 150 175 200 225 250 300 350 400 450
4-1/4 35 47 59 71 82 94 106 118 141 165 188 212 235 282 329 376 424
4-1/2 33 44 56 67 78 89 100 111 133 156 179 200 222 267 311 356 400
4-3/4 31 42 53 63 74 84 95 105 126 147 166 189 211 253 295 337 379
5 30 40 50 60 70 80 90 100 120 140 160 180 200 240 280 320 360
5-1/4 28 38 48 57 67 76 36 95 114 133 152 171 190 229 267 305 343
5-1/2 27 36 45 55 64 73 92 91 109 127 145 164 182 218 255 291 327
5-3/4 26 35 43 52 61 70 78 87 104 122 139 157 174 209 243 278 313
6 25 33 42 50 58 67 75 83 100 117 133 150 167 200 233 267 300
6-1/4 24 32 40 48 56 64 72 80 96 112 128 144 160 192 224 256 288
6-1/2 23 31 38 46 54 62 69 77 92 108 123 138 154 185 215 246 277
6-3/4 22 30 37 44 52 59 67 74 89 104 119 133 148 178 207 237 267
7 21 29 36 43 50 57 64 71 86 100 114 129 143 171 200 229 257
8 18 25 31 38 44 50 56 63 75 88 100 113 125 150 175 200 225
9 16 22 28 33 39 44 50 56 67 73 99 100 111 133 156 178 200
10 15 20 25 30 35 40 45 50 60 70 80 90 100 120 140 160 180

  Источник КАЛИБР Выпуск № 1


Игорь Борисов

Источник: Источник КАЛИБР Выпуск № 1 Игорь Борисов.
